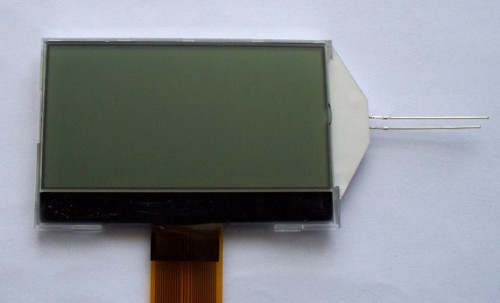

LCD-AG-C128064C-FHW K/W-E6

Dostępność: duża ilość

Wysyłka w: 48 godzin

Cena brutto: 22,50 zł

Cena regularna:

22.50

Najniższa cena z 30 dni przed obniżką:

Cena netto: 18,29 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: AGG128064C07-FHW-R

Opis

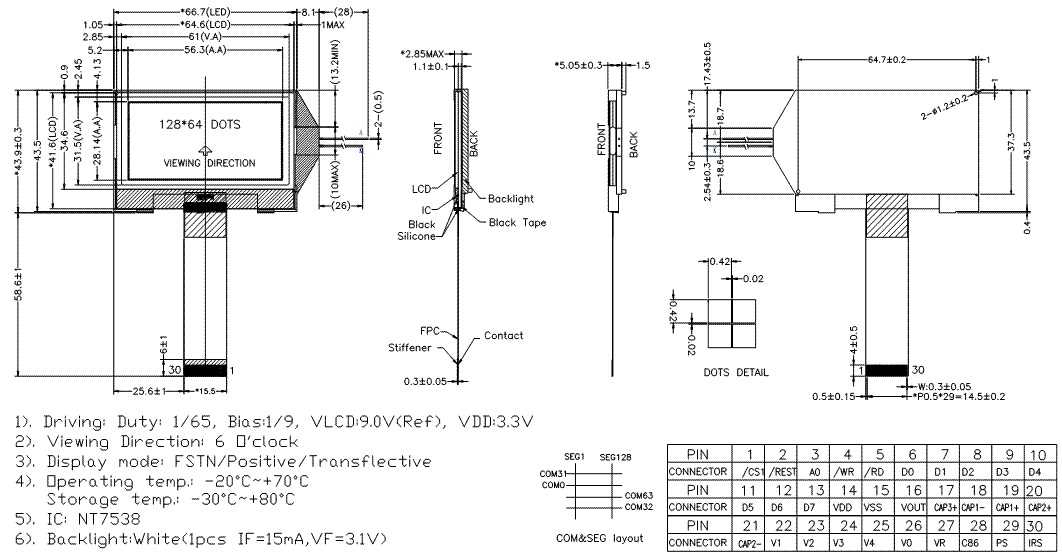

Wyświetlacz 128x64 w technologii FSTN, ze zintegrowanym podświetlaniem LED (WHITE) POSITIVE. Sterownik NT7538 do aplikacji 3.3V. Rozszerzony zakres temperatury.

Pin	oznaczenie	I/O	Opis
1	CS1	In	Gdy /CS1=Lo a CS2=Hi to CS jest aktywny i dozwolone jest przesyłanie danych/komend
2	/RESET	In	/RES=Lo ustawienia są inicjalizowane w stanie domyślnym
3	A0	In	A0=Hi D0-D7 dane, A0=Lo D0-D7 komendy
4	/WR (R/W)	In	Dla 8080 jest aktywny w stanie niskim. Sygnały na szynie danych są zatrzaskiwane narastającym zboczem sygnału /WR. Dla interfejsu 6800 R/W=Hi odczyt, R/W=Lo zapis
5	/RD (E)	In	Dla 8080 aktywny w stanie niskim można wtedy odczytywać szynę NT7538. Dla 6800, aktywny w stanie wysokim
6..13	D0..D7	I/O	Gdy wybrany jest interfejs szeregowy,(P/S=Lo), to D7 jest jest wejściem danych SDI a D6 jest wejściem zegara SCL. Jeśli wybrano SPI to D0-D5 muszą być połączone z VDD lub VSS
14	VDD	Out	+zasilania
15	VSS	Out	masa
16	Vout	I/O	Wyjście przetwornicy DC/DC
17	CAP3+	Out	Kondensatory dla wewnętrznej przetwornicy DC/DC
18	CAP1-	Out	Kondensatory dla wewnętrznej przetwornicy DC/DC
19	CAP1+	Out	Kondensatory dla wewnętrznej przetwornicy DC/DC
20	CAP2+	Out	Kondensatory dla wewnętrznej przetwornicy DC/DC
21	CAP2-	Out	Kondensatory dla wewnętrznej przetwornicy DC/DC
22	V1	I/O	Zasilanie drivera LCD
23	V2	I/O
24	V3	I/O
25	V4	I/O
26	V0	I/O
27	VR	In	Pin dostrajania napięcia. Dostarcza zasialnia między V0 i VSS przez dzielnik rezystancyjny.
28	C86	In	Wybór interfejsu równoległego, C86=Hi > 6800, C86=Lo > 8080
29	PS	In	P/S=Hi > dane równoległe, P/S=Lo > SPI
30	IRS	In	Selektor rezystorów do regulacji poziomu napięcia na V0. IRS=Hi używa wewnętrznych rezystorów, IRS=Lo nie używaj wewn. rezystorów. Poziom napięcia na V0 jest ustalany zewnętrznym dzielnikiem podłączonym do VR
